CP-2026-001 «фадис»: фрагмент двора
Двор или сквер: мощение, грунт, деревья. Один тайл из трёх
Что получено
Вращение, вид сверху, линейка, разрезы
Вид сверху в масштабе, замеры расстояний и площадей
Высоты поверхности цветом и горизонтали земли
Разрезы по заданным линиям и по своей линии
Габариты, площади, отметки, перепады, объекты
PNG, GeoTIFF, SVG, DXF, CSV, GLB, OBJ
Что видно на съёмке
- Снято на улице: в текстуре — небо, просвечивающее сквозь кроны, и листва; дата скана — 9 октября 2026.
- Земля снята пятнами: серое мощение около 3 × 6 м у западного края и грунт с листвой на юге. Восточная половина и полоса 5 м посередине почти пустые.
- Деревья и кусты: дерево высотой около 5 м, несколько крон; на севере сняты только кроны, земли под ними нет.
- Предметы: вертикальная серая панель 1,4 × 1,75 м (калитка, щит или шкаф — снята с одной стороны), рядом полосатый предмет с жёлтым (бордюр или ограждение — не определено).
- Зданий и фасадов нет. «CHC_Garage» в путях файла — имя проекта в программе сканера, а не место съёмки.
- Западный край срезан ровной линией: там примыкают тайлы +003 и +004, их не передали.
Съёмка
| Код съёмки | CP-2026-001 |
| Название в файле | фадис |
| Дата | 2026-10-09 |
| Прибор | ручной SLAM-сканер CHC (CHCNAV) |
| Место | Бишкек, место съёмки заказчик не указал |
| Система координат | нет — локальные координаты сканера, север не определён |
| Тайлы | 1 из 3; нет: Tile_+003_+004_+000, Tile_+004_+004_+000 |
| Точность | дециметры (разброс поверхности земли ±0,11 м) |
Исходные файлы
| Файл | Что это | Размер |
|---|---|---|
| CP-2026-001_01_3Д_v01_фадис.obj | OBJ | 881 КБ |
| CP-2026-001_01_3Д_v01_фадис.osgb | OSGB (индекс тайлов) | 1 КБ |
Замечания обработки
- CP-2026-001_01_3Д_v01_фадис.obj: нет файла материалов «./Tile_+005_+004_+000.mtl»
- CP-2026-001_01_3Д_v01_фадис.obj: материалы взяты из «CP-2026-001_01_3Д_v01_фадис.mtl»
- CP-2026-001_01_3Д_v01_фадис.obj: в .mtl текстура «Tile_+005_+004_+000_0.jpg», такого файла нет — взята «CP-2026-001_01_3Д_v01_фадис.jpg»
- отброшено 0,05 м² «земли» мелкими островками выше или ниже общей плоскости больше чем на 0,8 м

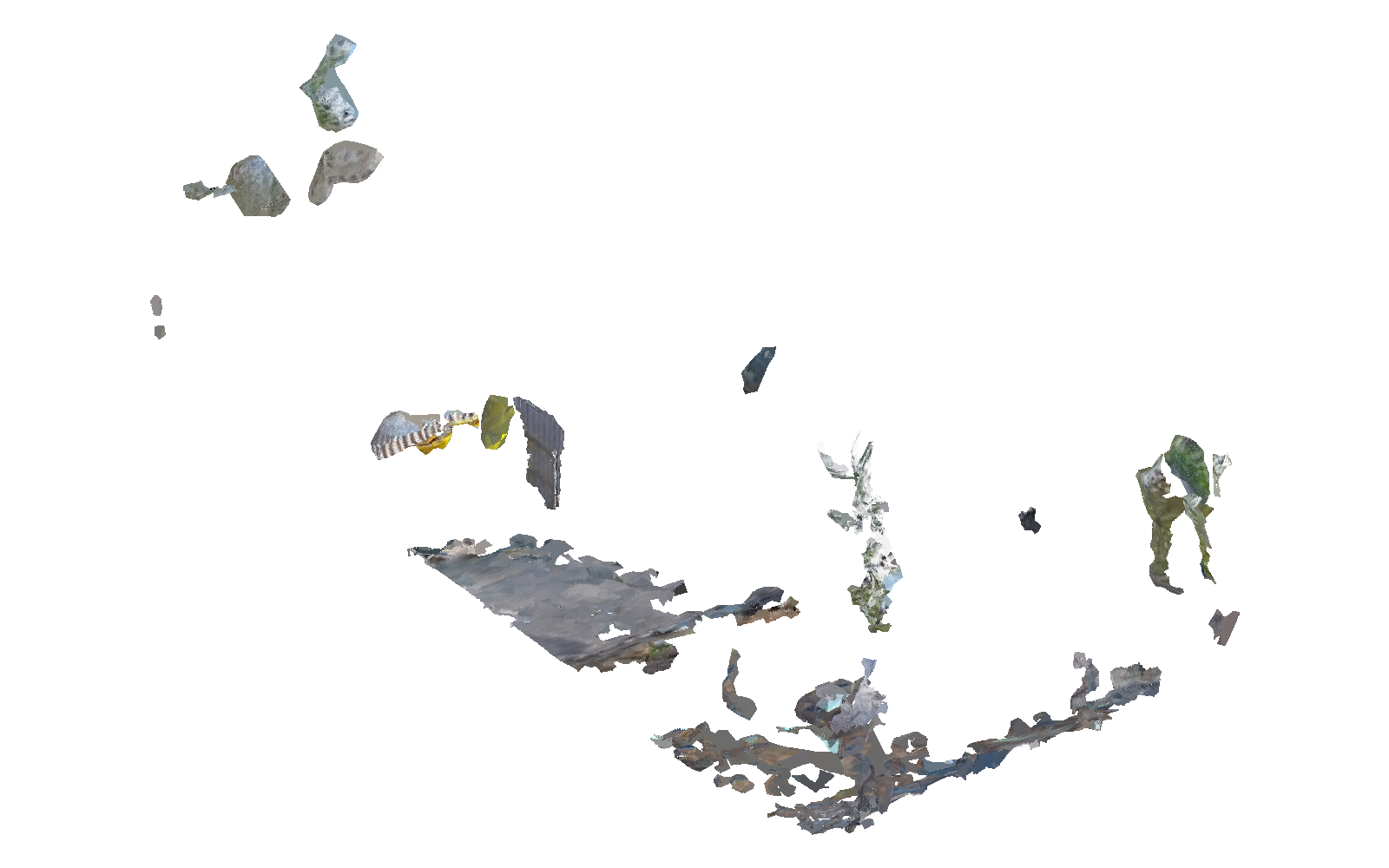

3D-модель съёмки
Слои
Съёмка
| Охват | 11,9 × 22,9 × 5,3 м |
| Снято сверху | 43,1 м² · 21 % |
| Земля | −0,38 … 0,98 м |
| Верх поверхности | 4,92 м |
Объекты выше 0,5 м
«?» — земля рядом не снята, высота условная.

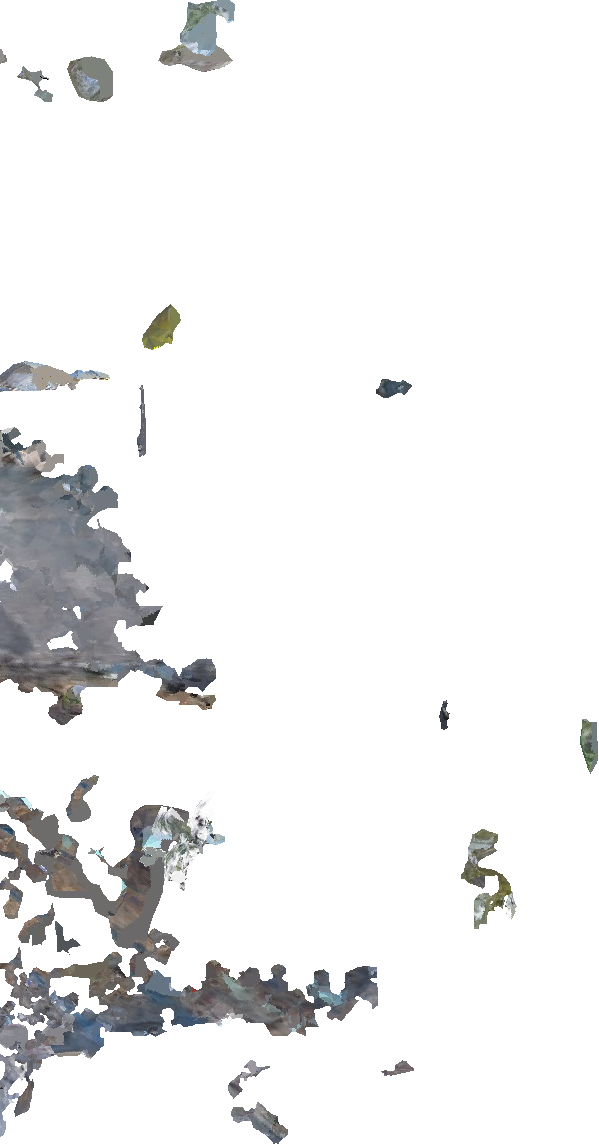

Ортофото
Вид строго сверху, 1 px = 2 см. Пустые места — нет данных скана.
Координаты — локальные, м, от угла охвата; ось Y не обязательно смотрит на север. Высота под курсором — по ЦММ с шагом 10 см.
Карта высот
Ноль высот — медианная отметка снятой земли. Горизонтали через 0,25 м строятся только по снятой земле.
Шаг горизонталей выбран не мельче двух «шумов» поверхности земли (разброс ±0,11 м): более частые линии рисовали бы погрешность скана, а не рельеф. Земля выделена автоматически: фильтр нижней поверхности (окно 6,0 м).
Профили
Вертикальные разрезы по линиям. Синяя линия — земля, оранжевая — верх поверхности (кроны, предметы), точки — сечение самого скана.
Все профили
| Профиль | Длина, м | Земля снята | Земля мин, м | макс, м | Перепад, м | Уклон | Верх, м |
|---|---|---|---|---|---|---|---|
| П1 | 16,0 | 45 % | −0,38 | 0,73 | 1,11 | −2,3 % | 1,39 |
| П2 | 4,8 | 21 % | −0,09 | 0,00 | 0,09 | 0,4 % | 1,53 |
| П3 | 6,8 | 33 % | −0,36 | 0,10 | 0,47 | 4,3 % | 4,91 |
Измерения
Всё посчитано по снятой части. Площадь участка по этим данным не определяется — только площадь того, что попало в скан.
Габариты и площади
| Охват по X × Y | 11,95 × 22,85 м |
| Перепад высот всего | 5,30 м |
| Прямоугольник охвата | 273,1 м² |
| Выпуклая оболочка снятого | 203,6 м² |
| Снято сверху (любая поверхность) | 43,1 м² · 21 % оболочки |
| Снято земли | 34,9 м² · 17 % оболочки |
| Площадь поверхности модели (3D) | 79,6 м² |
Отметки и перепады земли
| Минимум / максимум | −0,38 / 0,98 м |
| 5 % / медиана / 95 % | −0,27 / 0,00 / 0,49 м |
| Перепад 5–95 % | 0,77 м |
| Общий уклон | 2,8 %, вниз по направлению 140° от оси X |
| Разброс поверхности земли | ±0,11 м |
| Верх поверхности | 4,92 м |
Объекты выше 0,5 м над землёй
| № | Что это (оператор) | X; Y, м | Над землёй, м | Верх, м | Площадь сверху, м² | Размер, м |
|---|---|---|---|---|---|---|
| О1 | дерево | 3,7; 6,1 | 5,08 | 4,92 | 1,87 | 1,8 × 2,1 |
| О2 | дерево у края тайла | 0,6; 1,6 | 3,91 | 4,53 | 1,97 | 1,6 × 2,6 |
| О3 | крона | 1,9; 21,3 | 3,16 ? | 3,54 | 0,84 | 1,0 × 1,0 |
| О4 | крона | 0,8; 21,2 | 3,14 ? | 3,51 | 0,34 | 0,8 × 0,8 |
| О5 | куст или крона | 9,8; 5,3 | 2,50 ? | 3,06 | 1,22 | 1,1 × 2,0 |
| О6 | куст или крона | 5,2; 0,8 | 2,26 | 2,68 | 1,00 | 1,3 × 1,7 |
| О7 | ветви | 8,0; 1,5 | 2,12 | 2,51 | 0,19 | 0,8 × 0,4 |
| О8 | полосатый предмет с жёлтым | 1,0; 15,3 | 1,98 | 1,88 | 1,11 | 2,3 × 0,7 |
| О9 | панель 1,4 × 1,75 м | 2,9; 14,5 | 1,68 | 1,63 | 0,26 | 0,2 × 1,5 |
| О10 | — | 11,8; 8,0 | 0,99 ? | 1,11 | 0,37 | 0,5 × 1,1 |
| О11 | — | 1,9; 7,2 | 0,81 | 0,78 | 0,12 | 0,4 × 0,4 |
| О12 | крона | 0,1; 21,8 | 0,79 ? | 1,16 | 0,06 | 0,2 × 0,3 |
«?» — в 3 м вокруг снято меньше 0,5 м² земли: высота над землёй условная. «Что это» — по осмотру оператором; автоматической классификации нет.
Плотность данных
| Вершин / точек | 7 127 |
| Треугольников | 12 738 |
| На 1 м² снятого | 165 |
| Типичный шаг между точками | 6,1 см |
Точность — дециметры. Без опорных точек и системы координат: размеры внутри съёмки верны с указанной точностью, абсолютное положение и ориентация по сторонам света неизвестны. Отдельные размеры — линейкой в 3D и на ортофото.
Документы
Все выгрузки съёмки CP-2026-001. Координаты — координаты сканера (локальные); сдвиг к результату — в meta.json, поле offset.
Карты
Цвет — высота верха поверхности, горизонтали земли
Профили
Таблицы
3D
Данные
Методика
Как из съёмки получаются карты и измерения. Один конвейер для ручного скана, облака точек и данных с дрона.
Обработка
- Чтение: тайлы OBJ с текстурами (список тайлов — из индекса OSGB), облака LAS/LAZ/E57/XYZ, ортофото и ЦММ/ЦМР в GeoTIFF.
- Выравнивание: ось «вверх» — Z (сканеры и дроны выставляют её по гравитации); локальные данные сдвигаются к углу охвата, ноль высот — медиана земли; данные с системой координат сохраняют абсолютные отметки.
- Растры: поверхность модели переводится в плотные точки (≥ 2 на ячейку), по ячейкам — цвет и высота верхней точки (ортофото, ЦММ) и нижняя точка.
- Земля: фильтр по уклону — ячейка не земля, если в радиусе 6 м есть точка ниже больше чем на 0,4 м + 30 % расстояния. В LAS с классом 2 и при готовой ЦМР берутся они. Здесь: фильтр нижней поверхности (окно 6,0 м).
- Горизонтали — по сглаженной ЦМР, шаг не мельче двух «шумов» земли. Профили — сечение треугольников модели вертикальной плоскостью и выборка ЦММ/ЦМР вдоль линии.
- Объекты — участки выше земли больше чем на 0,5 м: высота, площадь, размеры.
Ограничения этой съёмки
- Фрагмент: 1 тайл из 3, без геопривязки, точность — дециметры. Это не карта участка, а демонстрация обработки.
- Снято 21 % площади охвата: карта пятнами, между пятнами данных нет и ничего не достраивается.
- Нет системы координат: нельзя наложить на кадастр или спутник, север не определён.
- Разброс поверхности земли около ±0,11 м — горизонтали и перепады меньше 0,22 м недостоверны.
Что нужно от заказчика для настоящей карты участка
- Все тайлы модели: папки Tile_* с OSGB (или выгрузка в OBJ из ПО сканера); для этой съёмки не хватает: Tile_+003_+004_+000, Tile_+004_+004_+000.
- Или облако точек .las/.e57 с геопривязкой (лучше — с классом «земля»).
- С дрона: ортофото и ЦММ/ЦМР в GeoTIFF, система координат (например, UTM 43N / EPSG:32643 или местная), высоты — в Балтийской системе.
- Опорные точки (GNSS) и их ведомость — для оценки точности в сантиметрах.
- Границы участка (кадастр, DXF) и задача: топоплан, объёмы земляных работ, контроль стройки.
Результаты — демонстрация обработки. Для изысканий и проектирования нужна геодезическая съёмка с опорными точками и проверка инженером-геодезистом.
